ZTYS480型内燃牵引机车

您的当前位置: 首 页 >> 产品中心 >> 内燃牵引机车双机组

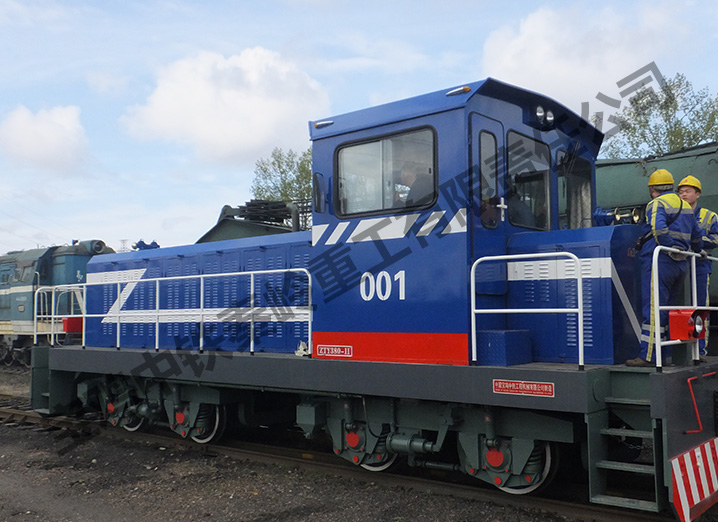

ZTYS480型内燃牵引机车

  • 所属分类:内燃牵引机车双机组

  • 点击次数:
  • 发布日期:2019/09/16
  • 在线询价
  • 详细介绍

ZTYS480内燃牵引机车(双动力)

使用工况、技术参数及主要配置




ZTYS480型内燃牵引机车(双动力),是我公司的专利产品,专利证号:ZL2010 2 000223694.2,自产品投放市场以来受到广泛的认可。



  ZTYS480型内燃牵引机车(双动力)设有司机室、机器间,车架、动力系统、传动系统、走行部系统、制动系统等。是由两套相同功率的系统组成。可单台发动机组独立工作,其动力为:240马力/单机组,最大牵引吨位:902吨,也可双台机组一起工作,其动力为:480马力/双机组,最大牵引吨位:2000吨。

二、执行标准

1.JB/T3247-1991《工矿内燃机车通用技术条件》

2.TB/T2494.1-1994《轨道车辆车轴超声波探伤方法》

3.GB/T3314-2006《内燃机车通用技术条件》

4.GB/T3450-1994《铁路机车司机室噪声允许值》

5.TB/T449-2003《机车车辆用车轮轮缘踏面外形》

6.TB/T1025-2000《机车车辆用热卷螺旋压缩弹簧技术条件》

7.TB/T1444-2002《内燃机在车用橡胶密封件技术条件》

8.TB/1463-2006《机车轮对组装技术条件》

9.TB1580-1995《新造机车车辆焊接技术条件》

10.TB/T2441-1993《内燃机车滚动轴承轴箱组装技术条件》

11. TB/T 2817-1997 《铁道车辆用辗钢整体车辆技术条件》

12.TB/T 2945- 1999 《铁道车辆用LZ50钢车轴及钢坯技术条件》

三、主要配置

柴油机                       WD615.58G杭发斯太尔柴油机(2台)

传动方式                     液力传动、液力变扭器(2台)

空气压缩机                   0.57 m3/min2台)

制动机                       JZ-7型制动机(2台)

操纵形式                     两端操纵

制动方式                     空气制动及手制动

车钩型式                     机车13#上作用车钩



四、主要技术参数

功率                         480(240x2) hp

最大牵引吨位(平直道)       1600 t

最高车速                     31 km/h

持续速度                     7 km/h

最低持续速度                 6 km/h

通过最小曲线半径             60 m

轨距                         1435 mm

转向架定距                   7200 mm

轴距                         2100 mm

车轮直径                     840 mm

轴重                         12.5 t

轴列式                       B-B

车钩高度                     880 mm±10 mm

整备重量                     50 t

整车长××高(mm         12986×3000×3900



五、发动机主要参数



型号

WD615.58G

气缸数

6 pcs

缸径

126 mm

行程

130 mm

额定功率/转速

175 kW(240hp)/2200 r/min

最低燃油消耗率

205 g/kW.h/

启动方式

直流24V电启动

发电机功率

1000W

柴油机空气压缩机

0.57 m3/min(2台)



六、液力变扭器主要参数



变扭器型号

YBX240

最大输入功率

180 kW/

最大输入转速

2400 r/min



七、液力变速箱



换挡控制方式

手动液控

档位

前进Ⅰ、前进、空档、后退、后退



八、单设空气压缩机的主要技术参数



型式

W-0.9/7-A

传动方式

皮带传动

排气压力

0.7 Mpa

排风量

2x0.9 m3/min



九、牵引吨位计算表

单机组牵引吨位表

i (坡道) ‰

0

6

12

18

24

30

速度V(km/h)

牵引重量Q (t)

5

902

477

319

237

186

152

11

491

255

167

121

93

--

16

316

161

102

72

--

--

19

253

127

79

--

---

--

24

202

99

--

--

--


30

135

--

--

--

--

--



双机组牵引吨位表

i (坡道) ‰

0

6

12

18

24

30

速度V(km/h)

牵引重量Q (t)

5

2000

1540

800

630

495

339

11

892

663

504

220

169

135

16

575

292

186

131

97

--

19

460

230

144

99

--

--

24

367

180

110

73

--


30

246

115

--

--

--

--



注:以上牵引机车牵引吨位表是在没有曲线情况下的牵引重量。如果既有坡道,又有曲线,则牵引重量会随曲线半径不同而相应减小。



十、主要外购件配套生产商



序号

名称及型号

生 产 厂 商

地  址

1

柴油机斯太尔WD615.58G

杭州发动机有限公司

杭  州

2

液力变扭器

宝鸡中铁工程机械有限公司

宝  鸡

3

机车车辆车轴

太原重工轮轴股份有限公司

太  原

4

840㎜碾钢车轮

太原重工轮轴股份有限公司

太  原

5

前、后Ⅰ级驱动箱

宝鸡中铁工程机械有限公司

宝  鸡

6

传动轴

许昌传动轴有限公司

许  昌

7

机车轴承箱轴承

瓦房店轴承

瓦房店

8

JZ-7型制动机/

铁道部指定生产厂商

沈阳/天津

9

作用阀、分配阀、中继阀

铁道部指定生产厂商

沈阳/天津

10

空气压缩机

中国重汽/厦门捷豹

杭州/厦门

11

机车闸瓦

宝鸡中铁工程机械有限公司

宝  鸡

12

电器控制系统

宝鸡中铁工程机械有限公司

宝  鸡

13

牵引装置13号上作用式车钩

铁道部沈阳制动机厂

沈  阳

14

减震系统

宝鸡中铁工程机械有限公司

宝  鸡

15

转向架构架

宝鸡中铁工程机械有限公司

宝  鸡

16

车架

宝鸡中铁工程机械有限公司

宝  鸡

17

车体

宝鸡中铁工程机械有限公司

宝  鸡



十一、质量保证与技术服务

1、质量保证期为一年。从机车运到调试验收合格后开始计算。

2、供方对机车的可靠、完整性和使用性能负责。

3、机车在质保期内,供方对其产品由于设计、工艺及材料等存在的缺陷而发生的不足负责,自费纠正。

4、供方无偿培训司乘人员。

5、供方无偿提供使用说明书及相关的技术资料。

6、在质保期内,如果机车出现问题,当供方接到需方的通知后,供方在48小时内派人到现场处理问题。

7、质保期满后,供方免费提供技术服务。





ZTYS480型内燃牵引机车(双动力)

随车配送物品清单



一、 易损件清单(单台配置)

序号

工具名称

规格型号

单位

数量

1

发动机随机备品备件


1

2

油  封

60×80×12

2

3

安全阀


1

4

启动按钮

LA38-11/204

1

5

空气开关

1P6A

1

6

空气开关

2P30A

1

7

空气开关

1P20A

1

8

制动缸皮碗

152×203

2

9

换向电磁阀

4V 210-08 DV24V

2

10

喇叭电磁阀

3V 210-08 DV24V

1

二、 随车配送工具清单

序号

工具名称

规格型号

单位

数量

1

梅花板手

5.5×7 8×10 10×12 12×14 14×17 17×19 19×22 24×27

8

2

开口呆板手

8

3

套筒板手

12.5㎜   公制32

1

4

活动板手

300

1

5

钢丝钳

200

1

6

罗丝刀

“十”字250

1

7

罗丝刀

“一”字250

1

三、 随车文件

序号

文件名称

单位

数量

备注

1

整机合格证

1


2

整机使用保养说明书

1


3

发动机随机文件

1




1544710084321103.pngZTYS480型内燃牵引机车(双动力)
