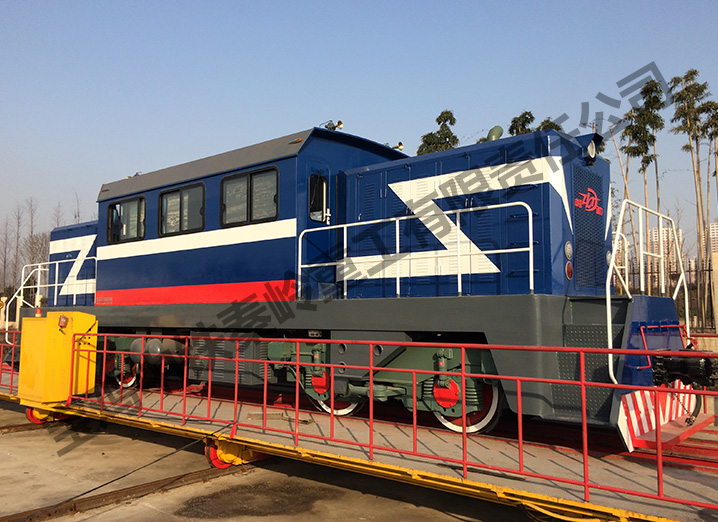

ZTYS1100型内燃牵引机车(双动力)

您的当前位置: 首 页 >> 产品中心 >> 内燃牵引机车双机组

ZTYS1100型内燃牵引机车(双动力)

  • 所属分类:内燃牵引机车双机组

  • 点击次数:
  • 发布日期:2018/12/24
  • 在线询价
  • 详细介绍



ZTYS1100内燃牵引机车(双动力)

技术参数及主要配置



ZTYS1200型内燃牵引机车(双动力),是我公司的专利产品,专利证号:ZL2010 2 000223694.2,自产品投放市场以来受到广泛的认可。



执行标准

1.JB/T3247-1991《工矿内燃机车通用技术条件》

2.TB/T2494.1-1994《轨道车辆车轴超声波探伤方法》

3.GB/T3314-2006《内燃机车通用技术条件》

4.GB/T3450-1994《铁路机车司机室噪声允许值》

5.TB/T449-2003《机车车辆用车轮轮缘踏面外形》

6.TB/T1025-2000《机车车辆用热卷螺旋压缩弹簧技术条件》

7.TB/T1444-2002《内燃机在车用橡胶密封件技术条件》

8.TB/1463-2006《机车轮对组装技术条件》

9.TB1580-1995《新造机车车辆焊接技术条件》

10.TB/T2441-1993《内燃机车滚动轴承轴箱组装技术条件》

11.TB/T 2817-1997 《铁道车辆用辗钢整体车辆技术条件》

12.TB/T 2945- 1999 《铁道车辆用LZ50钢车轴及钢坯技术条件》



一、主要配置

柴油机                          WP12.530潍坊斯太尔柴油机

传动方式                        液力传动

制动机                          JZ-7单机制动机

制动方式                        空气制动和手制动

车钩型式                        机车13号钩

二、主要技术参数

功率                             2x530 hp

最大牵引吨位(平直道)           3600 t

最高时速                         18 km/h

通过最小曲线半径                 100 m

轨距                             1435 mm

轴距                             2000 mm

定距                             7200

轴列式                           B-B

车钩高度                         880 mm±10 mm

整备重量                         85 t

车轮直径                         1050 mm

整车长××高(mm             15390×3150×4410



三、发动机主要参数

型号

WP12.530

气缸数

6 pcs

缸径

159 mm

行程

159 mm

额定功率/转速

392 kW(530hp)/2100 rpm

最大扭矩/转速

2136 Nm/11001500 rpm

最低燃油消耗率

204 g/kW.h

启动方式

直流24V启动

空气压缩机

0.57 m3/min2台)



四、液力变扭器主要参数

型号

ZTY530

循环圆直径

434.5 mm



五、液力无级减速箱

换挡控制方式

电液换向

档位

前进、空档、后退



六、空气压缩机

空气压缩机

2x 0.9 m3/min



、牵引机车牵引特性

牵引机车牵引吨位表

i (坡道) ‰

0

6

12

18

24

30

速度V(km/h)

牵引重量 (t)

0

2150

1200

781

620

461

379

4

1950

1200

650

583

430

365

8

1444

761

507

350

293

238

11

984

600

356

264

220

150

13

500

300

246

----

----

----

注:以上牵引机车牵引吨位表是在没有曲线情况下的牵引重量。如果既有坡道,又有曲线,则牵引重量会随曲线半径不同而相应减小。



、主要外购件配套生产商

序号

名称及型号

生 产 厂 商

地  址

1

斯太尔柴油机WP12.530

潍坊发动机有限公司

潍  坊

2

液力变扭器ZTY530

宝鸡中铁工程机械有限公司

宝  鸡

3

液力无级变速箱

宝鸡中铁工程机械有限公司

宝  鸡

4

机车车辆车轴

太原重工轮轴股份有限公司

太  原

5

1050㎜碾钢车轮

太原重工轮轴股份有限公司

太  原

6

前、后Ⅰ级驱动箱

宝鸡中铁工程机械有限公司

宝  鸡

7

传动轴

许昌传动轴有限公司

许  昌

8

机车轴承箱轴承

瓦房店轴承

瓦房店

9

JZ-7型制动机/

铁道部指定生产厂商

沈阳/天津

10

作用阀、分配阀、中继阀

铁道部指定生产厂商

沈阳/天津

11

空气压缩机

中国重汽/厦门捷豹

杭州/厦门

12

机车闸瓦

宝鸡中铁工程机械有限公司

宝  鸡

13

电器控制系统

宝鸡中铁工程机械有限公司

宝  鸡

14

牵引装置13号上作用式车钩

铁道部沈阳制动机厂

沈  阳

15

减震系统

宝鸡中铁工程机械有限公司

宝  鸡

16

转向架构架

宝鸡中铁工程机械有限公司

宝  鸡

17

车架

宝鸡中铁工程机械有限公司

宝  鸡

18

车体

宝鸡中铁工程机械有限公司

宝  鸡



、质量保证与技术服务

1、质量保证期为一年。从机车运到调试验收合格后开始计算。

2、供方对机车的可靠、完整性和使用性能负责。

3、机车在质保期内,供方对其产品由于设计、工艺及材料等存在的缺陷而发生的不足负责,自费纠正。

4、供方无偿培训司乘人员。

5、供方无偿提供使用说明书及相关的技术资料。

6、在质保期内,如果机车出现问题,当供方接到需方的通知后,供方在48小时内派人到现场处理问题。

7、质保期满后,供方免费提供技术服务。





ZTYS1100内燃牵引机车(双动力)

随车配送物品清单

一、 易损件清单(单台配置)

序号

工具名称

规格型号

单位

数量

1

发动机随机备品备件


1

2

空压机皮带


2

3

闸  瓦


8

4

安全阀


1

5

启动按钮

LA38-11/204

1

6

空气开关

1P6A

1

7

空气开关

2P30A

1

8

空气开关

1P20A

1

9

制动缸皮碗

152×203

2

10

万能换向开关

LW5D-16 D0414-2

2

11

喇叭电磁阀

3V 210-08 DV24V

1

二、 随车配送工具清单

序号

工具名称

规格型号

单位

数量

1

梅花板手

5.5×7 8×10 10×12 12×14 14×17 17×19 19×22 24×27

8

2

开口呆板手

8

3

套筒板手

12.5㎜   公制32

1

4

活动板手

300

1

5

钢丝钳

200

1

6

罗丝刀

“十”字250

1

7

罗丝刀

“一”字250

1

三、 随车文件

序号

文件名称

单位

数量

备注

1

整机合格证

1


2

整机使用保养说明书

1


3

发动机随机文件

1
