ZTYS1400型(双动力)内燃牵引机车

您的当前位置: 首 页 >> 产品中心 >> 内燃牵引机车双机组

ZTYS1400型(双动力)内燃牵引机车

  • 所属分类:内燃牵引机车双机组

  • 点击次数:
  • 发布日期:2019/09/16
  • 在线询价
  • 详细介绍

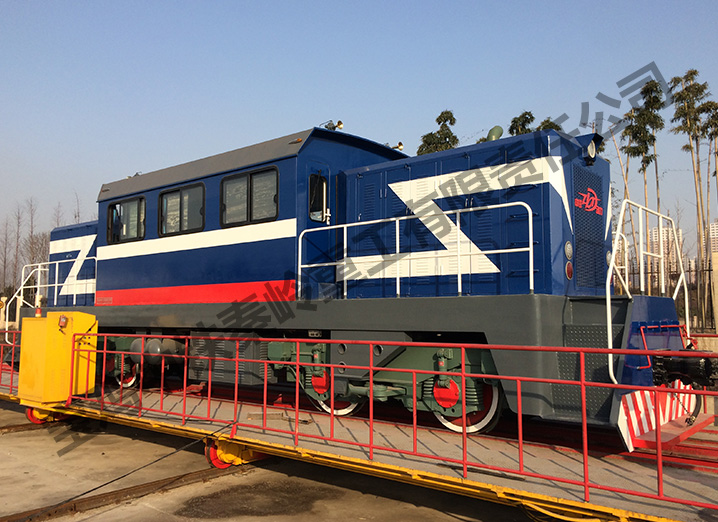

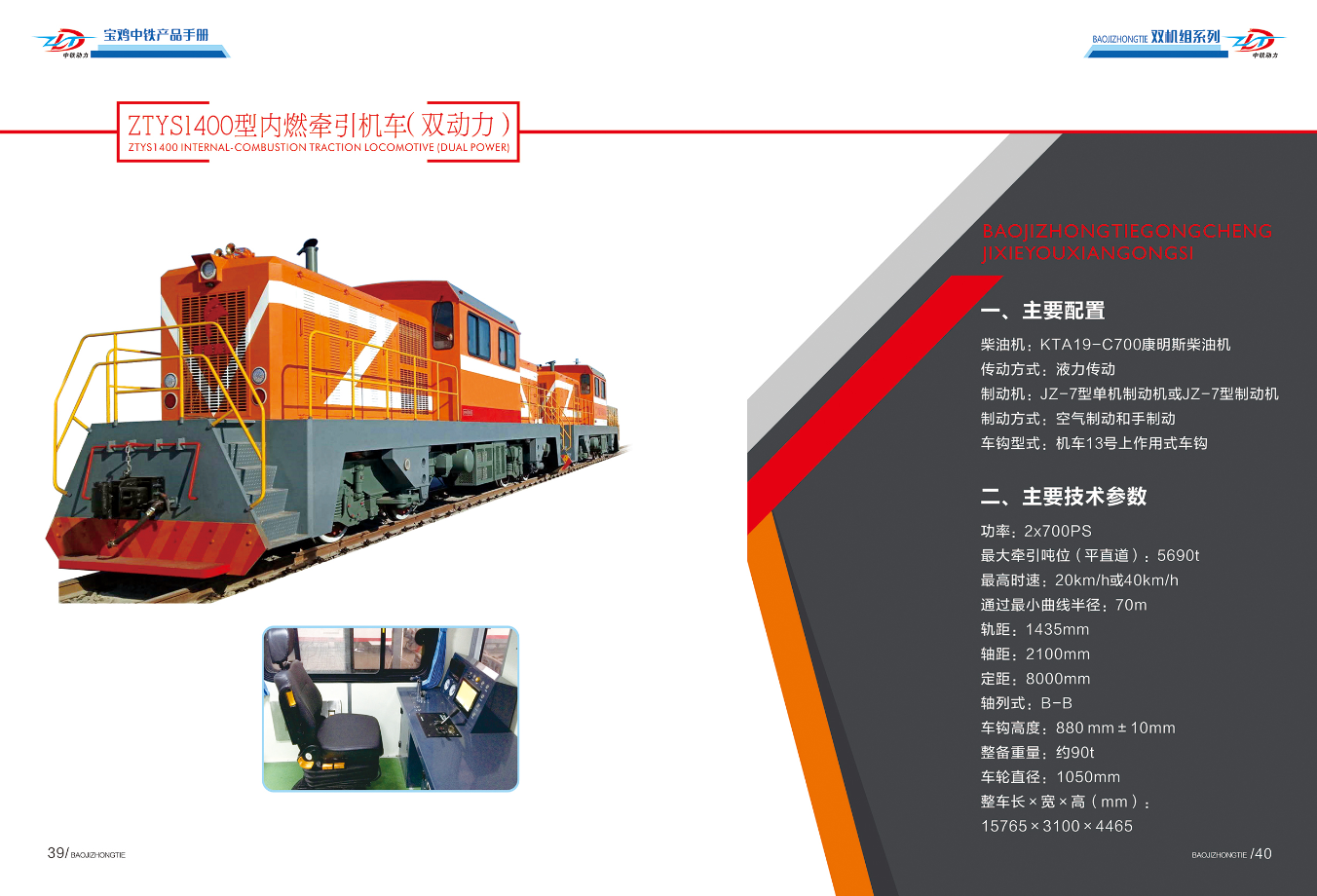

ZTYS1400型(双动力)内燃牵引机车

使用工况、技术参数及主要配置




   ZTYS1400型内燃牵引机车(双动力),是我公司的专利产品,专利证号:ZL2010 2 000223694.2,自产品投放市场以来受到广泛的认可。

       ZTSY1400型双动力内燃牵引机车,在使用过程中,当需要牵引大吨位时,两台发动机组可以同时工作,其动力为:1400马力/双机组,最大牵引吨位:7100吨,当牵引小吨位时,单台发动机组单独工作,其动力为:750马力/单机组,最大牵引吨位:3770吨,双机组/单机组都具备调车工况和小运转工况,即能满足使用工况,又能达到降低油耗、减少维修成本及延长机车使用寿命。



一、执行标准

1.JB/T2785-2010《工矿内燃机车通用技术条件》

2.GB/T3314-2006《内燃机车通用技术条件》

3.GB/T10082-2010《重型轨道车通用技术条件》

4.TB1580-1995《新造机车车辆焊接技术条件》

5.GB/T3450-1994《铁路机车司机室噪声允许值》

6.TB/T2211-2010《机车车辆悬挂装置钢制螺旋弹簧》

7.TB/T1444-2002《内燃机车用橡胶密封件》

8.TB/T2441-1993《内燃机车滚动轴承轴箱组装技术条件》

9.TB/T2817-1997《铁道车辆用辗钢整体车轮技术条件》

10.TB/T449-2003《机车车辆用车轮轮缘踏面外形》

11.TB/T2945-1999《铁道车辆用LZ50钢车轴及钢坯技术条件》

12.TB/T2494.1-1994《轨道车辆车轴超声波探伤方法》

13.TB/T1463-2006《机车轮对组装技术条件》



二、设计要点及主要配置

    ZTYS1400型内燃牵引机车(双动力)司机室及机器间均采用整体承载式全钢结构,蒙皮均采用4-6毫米的耐候钢板,室内装修采用新型客车用阻燃型双贴面胶合板,地板采用双层铁地板及木地板,车体骨架内填装有隔热保温层,具有隔音降噪效果,司机室内噪声不得大于80db,司机室装有顶置式空调,并配备电加热器。

柴油机发动机

(重庆康明斯) KTA19-C700(带水箱及低温启动装置)

液力变矩器

YBX700型液力变矩器(液力变速箱)

制动系统

JZ-7型制动系统

制动方式

单元制动器 DZD-1型和DZD-2

车钩型式

13号机车车钩

机车车轮

1050mm机车辗钢轮(太重)

顶置式

2P格力空调

发电机组

5kw日本进口发电机组

空压机

W-1.36/7-A 2x1.36 m3/min台湾(捷豹)

电控系统

PLC控制

照明系统

LED头灯及顶灯

电气系统

采用供电方式

1)、直流24伏(两组蓄电池并接,每组容量195安时)供电方式,主要供发动  机控制、行车控制、PLC系统控制、及其它直流用电设备。

2)、单独的交流220V,50赫兹发电机组,主要供空调、加热器、电取暖器及其它交流用电设备;根据用户要求,设置外接电源的连接装置。

3)、电气系统采用WAGO公司元件。

4)、监控装置 机车前后均安装监控摄像装置;

整车采用分体式模块设计,驾驶室与地板为一整体,运输时可吊离;

司机室 :采用加厚钢板最新外观设计造型,中空玻璃、带纱窗;

机器间 :采用最新加厚钢板加大空间外观设计造型

司机室内饰 :采用当前最新流行高级装饰材料

机车外观 :采用质量上乘的油漆喷涂,分层喷涂,保证漆膜厚度;



三、主要技术参数



适应环境

温度 -20+40  相对湿度 95

装机功率

2x700HP

传动方式

液力传动

制动系统

JZ-7制动系统

制动方式

单元制动

车钩形式

13#钩上作用式

最大牵引力

572kN

最高时速

60km/h

持续速度

7.9km/h

通过最小曲线半径

100m

轨距

1435mm

轮径

915mm

轴距

2800mm

定距

8000mm

轴列式

B-B

车钩高度

880mm±10mm

轴重

21.5t

整车整备重量

86t

外型尺寸(长××高)

15390×3150×4510 mm





四、单个发动机主要参数

型号

KTA19-C700

额定功率/转速

519kW(700Hp)/1800r/min

额定功率时燃油消耗率

116kg/h

发电机功率

1000W

空气压缩机

0.57 m3/min2台)



五、液力变扭器主要参数

型号

YBX700

循环圆直径

435mm



 六、液力变速箱

换挡控制方式

液力换向

档位(调车工况)

前进Ⅰ、前进、空档、后退、后退

档位(小运转工况)

前进Ⅰ、前进、空档、后退、后退



七、单设空气压缩机

型式

W-1.36/7-A

排气压力

0.7Mpa

排风量

2x1.36m3/min



八、牵引吨位表:

单机组档牵引性能700HP

V

km/h

坡道(‰)

0

3

6

9

12

15

18

21

24

27

30

Q(t)

0

3777

2680

2069

1679

1408

1209

1058

937

840

760

692

7.9

2423

1712

1315

1062

886

757

658

580

517

465

421

11.4

1788

1258

962

773

641

545

471

413

365

326

293

13.4

1416

992

755

603

498

420

361

314

276

245

218

双机组档牵引性能(1400HP)

V

km/h

坡道(‰)

0

3

6

9

12

15

18

21

24

27

30

Q(t)

0

7100

5039

3889

3156

2647

2274

1988

1762

1580

1428

1301

7.9

4555

3219

2473

1997

1666

1423

1238

1091

972

874

791

9.6

3935

2775

2128

1714

1427

1216

1055

927

824

738

666

11.4

3362

2366

1809

1453

1206

1024

886

776

687

613

551

12.2

3125

2196

1677

1345

1115

945

816

713

630

562

504

13.4

2662

1865

1418

1133

935

790

679

591

519

460

411

单机组档牵引性能(700HP)

V

km/h

坡道(‰)

0

3

6

9

12

15

18

21

24

27

30

Q(t)

0.0

1843

1295

990

795

660

561

485

425

377

336

303

15.8

1156

806

610

484

397

333

284

245

214

188

166

19.2

988

686

517

409

333

278

235

202

174

152

133

22.8

834

576

431

339

274

226

190

161

138

118

102

24.4

770

531

396

310

249

205

171

144

123

105

89

26.8

646

442

327

253

202

164

135

112

93

78

65



双机组档牵引性能(1400HP)

V

km/h

坡道(‰)

0

3

6

9

12

15

18

21

24

27

30

Q(t)

0.0

3465

2435

1861

1495

1241

1055

912

799

708

632

569

15.8

2173

1515

1146

911

747

626

534

461

402

353

312

19.2

1858

1291

972

768

626

522

442

379

328

285

250

22.8

1567

1083

811

636

515

426

357

303

259

223

192

24.4

1447

998

744

582

469

386

322

271

231

197

168

26.8

1214

831

615

476

379

308

253

210

175

146

121

注:以上所有计算是在包括曲线半径200m时的牵引吨位表。

空载最高时速26.8km/h,构造速度100 km/h

九、主要外购件配套生产商

序号

名称及型号

生 产 厂 商

地  址

1

康明斯动力发动机KTA19-C700

重庆康明斯发动机有限公司

重  庆

2

液力变扭器ZTY700

宝鸡中铁工程机械有限公司

宝  鸡

3

液力变速箱ZTY700

宝鸡中铁工程机械有限公司

宝  鸡

4

机车车辆车轴

太原重工轮轴股份有限公司

太  原

5

915㎜碾钢车轮

太原重工轮轴股份有限公司

太  原

6

前、后Ⅰ级驱动箱

宝鸡中铁工程机械有限公司

宝  鸡

7

传动轴

许昌传动轴有限公司

许  昌

8

机车轴承箱轴承

瓦房店轴承

瓦房店

9

JZ-7型制动机

铁道部指定生产厂商

沈阳/天津

10

作用阀、分配阀、中继阀

铁道部指定生产厂商

沈阳/天津

11

空气压缩机

重庆康明斯/厦门捷豹

杭州/厦门

12

机车闸瓦

宝鸡中铁工程机械有限公司

宝  鸡

13

电器控制系统

宝鸡中铁工程机械有限公司

宝  鸡

14

牵引装置13号上作用式车钩

铁道部沈阳制动机厂

沈  阳

15

减震系统

宝鸡中铁工程机械有限公司

宝  鸡

16

转向架构架

宝鸡中铁工程机械有限公司

宝  鸡

17

车架

宝鸡中铁工程机械有限公司

宝  鸡

18

车体

宝鸡中铁工程机械有限公司

宝  鸡



十、质量保证与技术服务

1、质量保证期为一年。从机车运到调试验收合格后开始计算。

2、供方对机车的可靠、完整性和使用性能负责。对其产品由于设计、工艺及材料等存在的缺陷而发生的不足负责,自费纠正。

3、供方无偿提供使用说明书及相关的技术资料,解答合同内需方提出的技术问题及免费培训司乘人员。

4、在质保期内,如果机车出现问题,当供方接到需方的通知后,供方在48小时内派人到现场处理问题。

5、质保期满后,供方仍然可免费提供技术服务,零部件供应只收取成本费。
