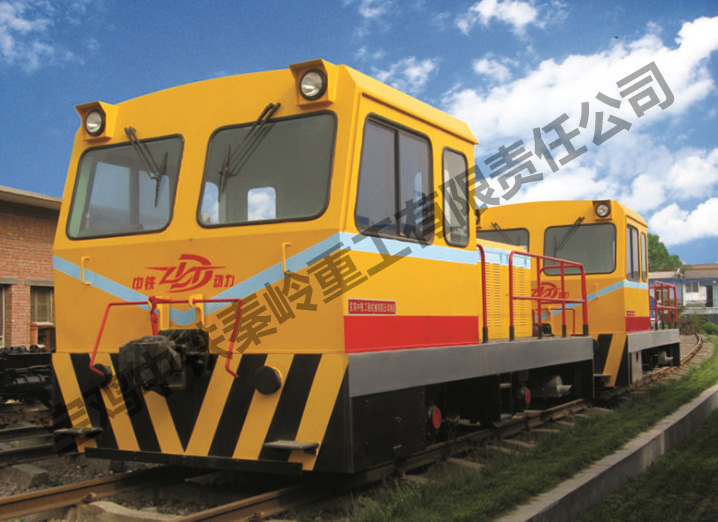

ZTY320内燃牵引机车

您的当前位置: 首 页 >> 产品中心 >> 内燃牵引机车单机组

ZTY320内燃牵引机车

  • 所属分类:内燃牵引机车单机组

  • 点击次数:
  • 发布日期:2019/09/16
  • 在线询价
  • 详细介绍

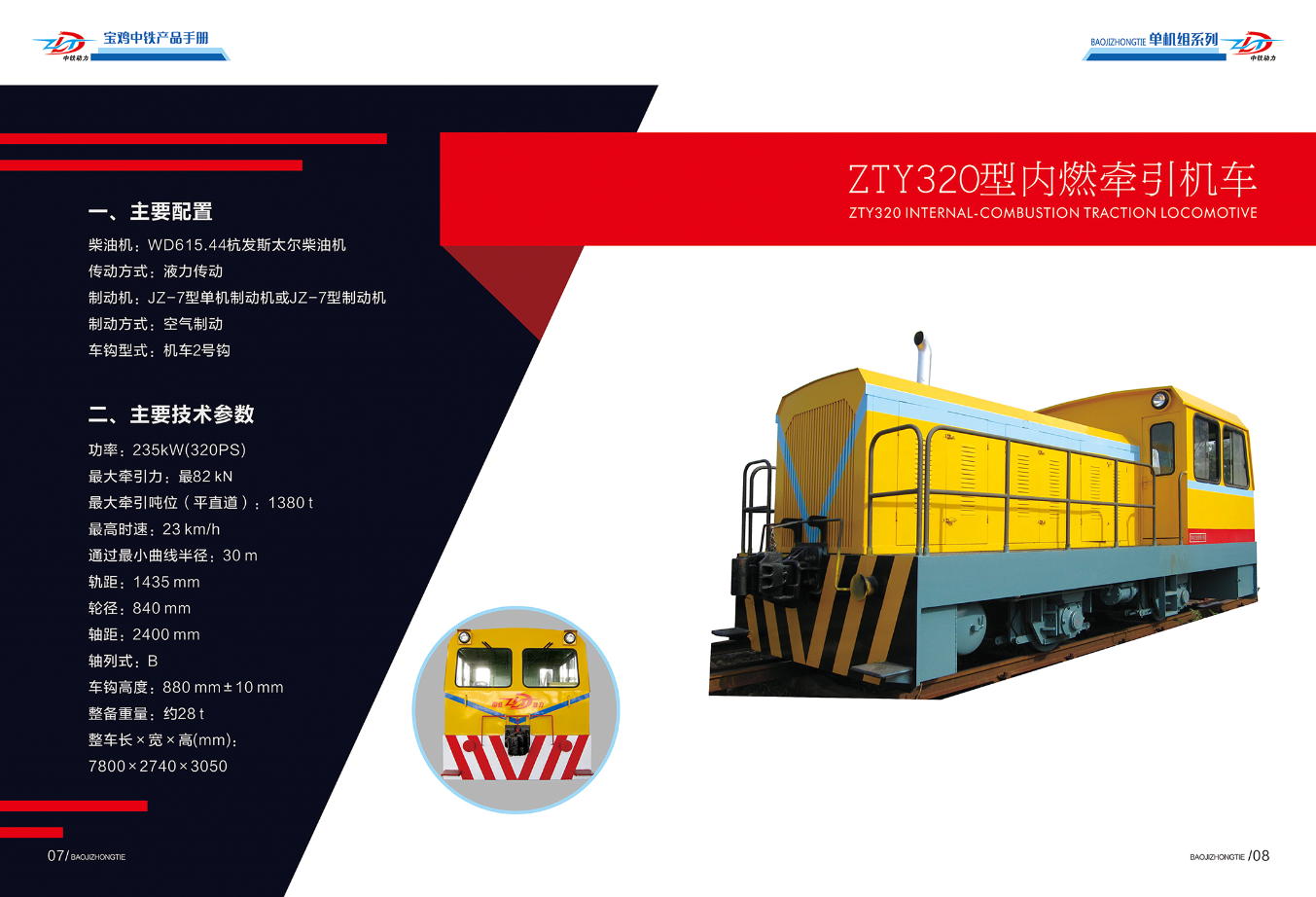

ZTY320内燃牵引机车

技术参数及主要配置




执行标准

1.JB/T3247-1991《工矿内燃机车通用技术条件》

2.TB/T2494.1-1994《轨道车辆车轴超声波探伤方法》

3.GB/T3314-2006《内燃机车通用技术条件》

4.GB/T3450-1994《铁路机车司机室噪声允许值》

5.TB/T449-2003《机车车辆用车轮轮缘踏面外形》

6.TB/T 1025-2000 《机车车辆用热卷螺旋压缩弹簧技术条件》7.TB/T1444-2002《内燃机在车用橡胶密封件技术条件》8.TB/1463-2006《机车轮对组装技术条件》

9.TB1580-1995《新造机车车辆焊接技术条件》

10.TB/T2441-1993《内燃机车滚动轴承轴箱组装技术条件》11.TB/T 2817-1997 《铁道车辆用辗钢整体车辆技术条件》12.TB/T 2945- 1999 《铁道车辆用LZ50钢车轴及钢坯技术条件》



 一、主要配置


柴油机

 WD615.44杭发斯太尔柴油机

传动方式

液力传动

制动机

JZ-7型单机制动机

制动方式

空气制动

车钩型式

机车2号钩



二、主要技术参数


功率

 320 hp

最大牵引力

100 kN

最大牵引吨位(平直道)

1390 t

最高时速

20 km/h

通过最小曲线半径

30 m

轨距

1435 mm

轮径

840 mm

轴距

2400 mm

轴列式

B

车钩高度

880 mm±10 mm

整备重量

约28 t

整车长×宽×高(mm)

7900×2740×3100



三、柴油机主要参数


型号

WD615.44

额定功率/转速

235 kW(325hp)/2200 r/min

额定功率时燃油消耗率

219 g/kW.h

启动方式

直流24V启动



四、液力变扭器主要参数


型号

ZTY320

循环圆直径

320 mm



五、液力无级变速箱


换挡控制方式

电液换向

档位

前进、空档、后退



六、空气压缩机


空气压缩机

0.57 m3/min



七、牵引吨位表(单位:吨)


牵引机车牵引吨位表

i (坡道) ‰

0

3

9

15

21

27

33

速度V(km/h)

牵引重量 (t)

5

1390

1285

682

458

341

269

221

10

1200

883

464

309

228

178

144

15

1000

624

325

213

155

119

95

20

515

286

141

88

59

42

----

注:以上牵引机车牵引吨位表是在没有曲线情况下的牵引重量。如果既有坡道,又有曲线,则牵引重量会随曲线半径不同而相应减小。



八、主要外购件配套生产商


序号

名称及型号

生 产 厂 商

地  址

1

斯太尔柴油机WD615.44

中国重汽杭州发动机有限公司

杭  州

2

液力变扭器ZTY320

宝鸡中铁工程机械有限公司

宝  鸡

3

液力无级变速箱

宝鸡中铁工程机械有限公司

宝  鸡

4

机车车辆车轴

太原重工轮轴股份有限公司

太  原

5

840㎜碾钢车轮

太原重工轮轴股份有限公司

太  原

6

机车前后轴驱动箱

宝鸡中铁工程机械有限公司

宝  鸡

7

传动轴

许昌传动轴有限公司

许  昌

8

机车轴承箱轴承

瓦房店轴承

瓦房店

9

JZ-7单机制动机

铁道部指定生产商

沈阳/天津

10

制动缸

铁道部指定生产商

沈阳/天津

11

机车2号上作用式车钩

铁道部指定生产商

沈阳/天津

12

机车闸瓦

宝鸡中铁工程机械有限公司

宝  鸡

13

电器控制系统

宝鸡中铁工程机械有限公司

宝  鸡

14

轴承箱固定及减震系统

宝鸡中铁工程机械有限公司

宝  鸡

15

车架

宝鸡中铁工程机械有限公司

宝  鸡

16

车体

宝鸡中铁工程机械有限公司

宝  鸡



九、质量保证与技术服务

1、质量保证期为一年。从机车运到调试验收合格后开始计算。

2、供方对机车的可靠、完整性和使用性能负责。

3、机车在质保期内,供方对其产品由于设计、工艺及材料等存在的缺陷而发生的不足负责,自费纠正。

4、供方无偿培训司乘人员,无偿提供使用说明书。

5、在质保期内,如果机车出现问题,当供方接到需方的通知后,供方在48小时内派人到现场处理问题。

6、质保期满后,供方免费提供技术服务。


ZTY320型内燃牵引机车

随车配送物品明细



一、 易损件清单

序号

工具名称

规格型号

单位

数量

1

发动机随机备品备件


1

2

闸  瓦


8

3

安全阀


1

4

空气开关

1P6A

1

5

空气开关

2P30A

1

6

空气开关

1P20A

1

7

万能换向开关

LW5D-16 D0414-2

2

8

喇叭电磁阀

3V 210-08 DV24V

1

二、 随车配送工具清单

序号

工具名称

规格型号

单位

数量

1

梅花板手

5.5×7 8×10 10×12 12×14 14×17 17×19 19×22 24×27

8

2

开口呆板手

8

3

套筒板手

12.5㎜   公制32

1

4

活动板手

300

1

5

钢丝钳

200

1

6

罗丝刀

250

1

7

罗丝刀

250

1

三、 随车文件

序号

文件名称

单位

数量

备注

1

整机合格证

1


2

整机使用保养说明书

1


3

发动机随机文件

1





ZTY320内燃牵引机车
