ZTY380-II型内燃牵引机车

您的当前位置: 首 页 >> 产品中心 >> 内燃牵引机车单机组

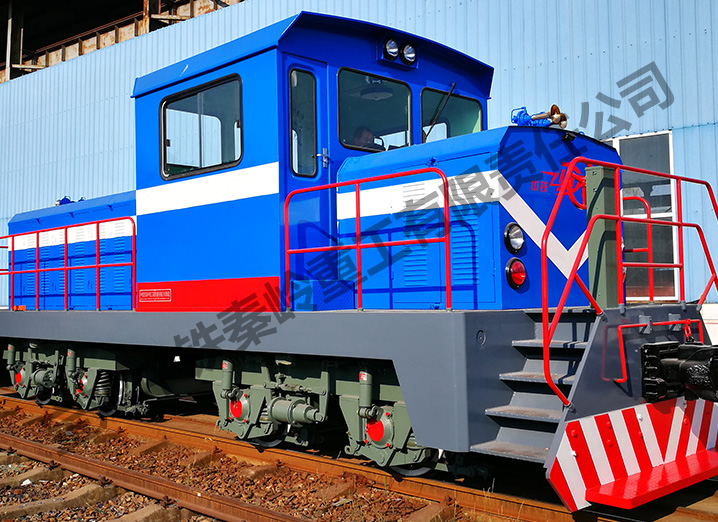

ZTY380-II型内燃牵引机车

  • 所属分类:内燃牵引机车单机组

  • 点击次数:
  • 发布日期:2019/09/16
  • 在线询价
  • 详细介绍



ZTY380-II内燃牵引机车

技术参数及主要配置


执行标准

1.JB/T3247-1991《工矿内燃机车通用技术条件》

2.TB/T2494.1-1994《轨道车辆车轴超声波探伤方法》

3.GB/T3314-2006《内燃机车通用技术条件》

4.GB/T3450-1994《铁路机车司机室噪声允许值》

5.TB/T449-2003《机车车辆用车轮轮缘踏面外形》

6.TB/T1025-2000《机车车辆用热卷螺旋压缩弹簧技术条件》

7.TB/T1444-2002《内燃机在车用橡胶密封件技术条件》

8.TB/1463-2006《机车轮对组装技术条件》

9.TB1580-1995《新造机车车辆焊接技术条件》

10.TB/T2441-1993《内燃机车滚动轴承轴箱组装技术条件》

11. TB/T 2817-1997 《铁道车辆用辗钢整体车辆技术条件》

12.TB/T 2945- 1999 《铁道车辆用LZ50钢车轴及钢坯技术条件》



一、主要配置

柴油机D12.38型杭发斯太尔柴油机
传动方式液力传动
制动机JZ-7型单机制动机
制动方式空气制动和手制动
车钩型式机车13号上作用式车钩




二、主要技术参数



功率380 hp
最大牵引吨位(平直道)1610t
最高时速15km/h
通过最小曲线半径60 m
轨距1435 mm
轴距1800 mm
定距5000 m
轴列式B-B
车钩高度880 mm±10 mm
整备重量约40 t
车轮直径840 mm
整车长×宽×高(mm)11380×3000×3900



三、柴油机主要参数

型号

D12.38型

气缸数

6 pcs

缸径

126 mm

行程

155 mm

额定功率/转速

279 kW(380hp)/2200 rpm

最大扭矩/转速

1820 Nm/1100~1500 rpm

最低燃油消耗率

205 g/kW.h

启动方式

直流24V电启动

四、液力变扭器主要参数

型号

ZTY380-2型

循环圆直径

435 mm



五、液力无级变速箱

换挡控制方式

电液换向

档位

前进、空档、后退

六、空气压缩机

空气压缩机/单设空气压缩机

0.57 m3/min/ET0.9 m3



七、牵引机车牵引特性


牵引机车牵引吨位表

i (坡道) ‰

0

6

12

18

24

30

速度V(km/h)

牵引重量 (t)

4.8

1610

854

572

425

335

274

8.3

1115

585

388

285

222

179

11.4

772

400

261

189

-----

-----

13.5

320

154

-----

-----

-----

-----


注:以上牵引机车牵引吨位表是在没有曲线情况下的牵引重量。如果既有坡道,又有曲线,则牵引重量

会随曲线半径不同而相应减小。



八、主要外购件配套生产商

序号

名称及型号

生 产 厂 商

地  址

1

斯太尔柴油机D12.38型

中国重汽杭州发动机有限公司

杭  州

2

液力变扭器ZTY380型

宝鸡中铁工程机械有限公司

宝  鸡

3

液力无级变速箱

宝鸡中铁工程机械有限公司

宝  鸡

4

机车车辆车轴

太原重工轮轴股份有限公司

太  原

5

840㎜碾钢车轮

太原重工轮轴股份有限公司

太  原

6

前、后Ⅰ、Ⅱ级驱动箱

宝鸡中铁工程机械有限公司

宝  鸡

7

传动轴

许昌传动轴有限公司

许  昌

8

机车轴承箱轴承

瓦房店轴承

瓦房店

9

JZ-7型制动机/

铁道部指定生产厂商

沈阳/天津

10

空气压缩机

中国重汽/厦门捷豹

杭州/厦门

11

机车闸瓦

宝鸡中铁工程机械有限公司

宝  鸡

12

电器控制系统

宝鸡中铁工程机械有限公司

宝  鸡

13

牵引装置13号上作用式车钩

铁道部沈阳制动机厂

沈  阳

14

减震系统

宝鸡中铁工程机械有限公司

宝  鸡

15

转向架构架

宝鸡中铁工程机械有限公司

宝  鸡

16

车架

宝鸡中铁工程机械有限公司

宝  鸡

17

车体

宝鸡中铁工程机械有限公司

宝  鸡



、质量保证与技术服务

1、质量保证期为一年。从机车运到调试验收合格后开始计算。

2、供方对机车的可靠、完整性和使用性能负责。

3、机车在质保期内,供方对其产品由于设计、工艺及材料等存在的缺陷而发生的不足负责,自费纠正。

4、供方无偿培训司乘人员。

5、供方无偿提供使用说明书及相关的技术资料。

6、在质保期内,如果机车出现问题,当供方接到需方的通知后,供方在48小时内派人到现场处理问题。

7、质保期满后,供方提供技术服务



ZTY380-II型内燃牵引机车随车配送物品明细

一、 易损件清单

序号

工具名称

规格型号

单位

数量

1

发动机随机备品备件


1

2

闸  瓦


8

3

安全阀


1

4

启动按钮

LA38-11/204

1

5

空气开关

1P6A

1

6

空气开关

2P30A

1

7

空气开关

1P20A

1

8

制动缸皮碗

152×203

2

9

万能换向开关

LW5D-16 D0414-2

2

10

喇叭电磁阀

3V 210-08 DV24V

1

二、 随车配送工具清单

序号

工具名称

规格型号

单位

数量

1

梅花板手

5.5×7 8×10 10×12 12×14 14×17 17×19 19×22 24×27

8

2

开口呆板手

8

3

套筒板手

12.5㎜   公制32件

1

4

活动板手

300㎜

1

5

钢丝钳

200㎜

1

6

罗丝刀

“十”字250㎜

1

7

罗丝刀

“一”字250㎜

1

三、 随车文件

序号

文件名称

单位

数量

备注

1

整机合格证

1


2

整机使用保养说明书

1


3

发动机随机文件

1





380-2-1.pngZTY380-II型内燃牵引机车示意图
